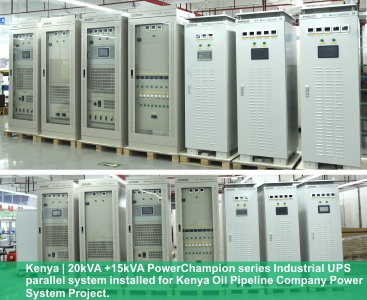

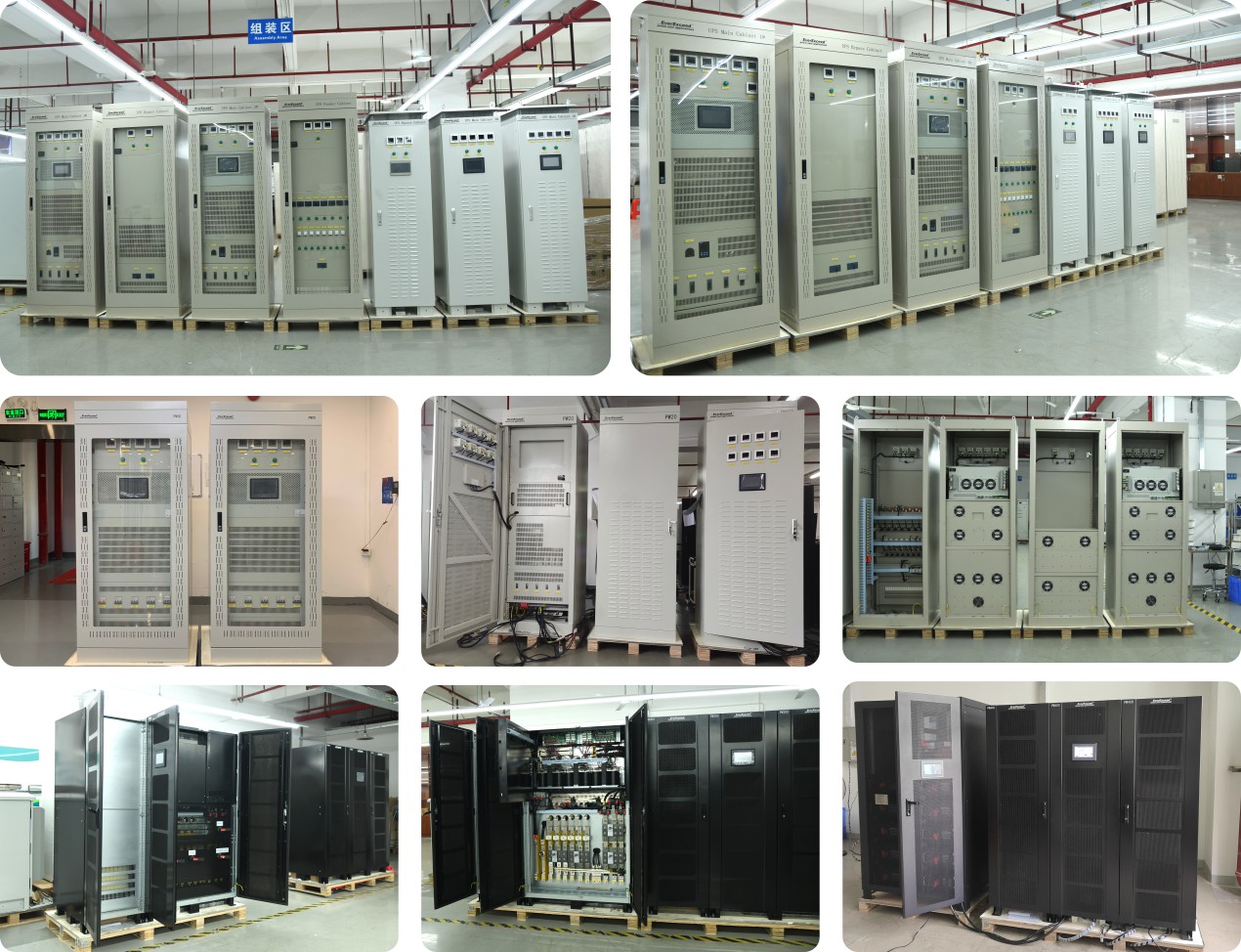

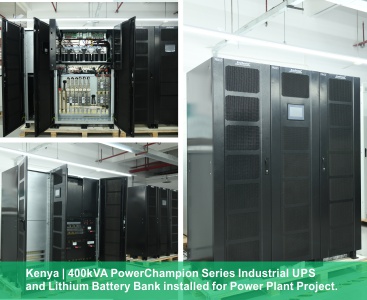

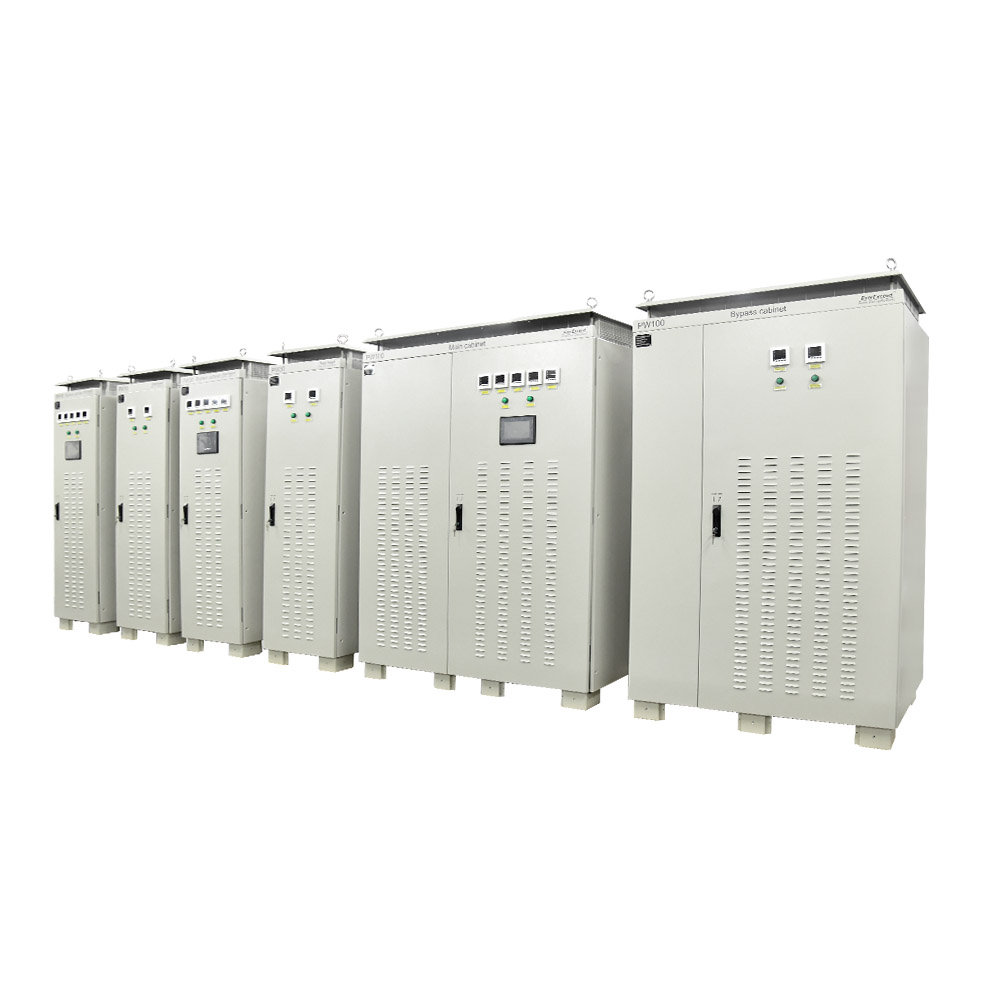

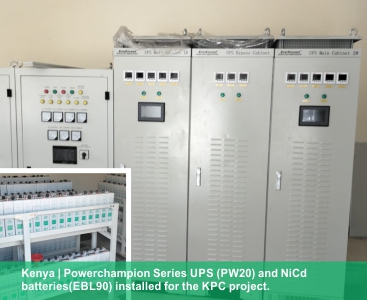

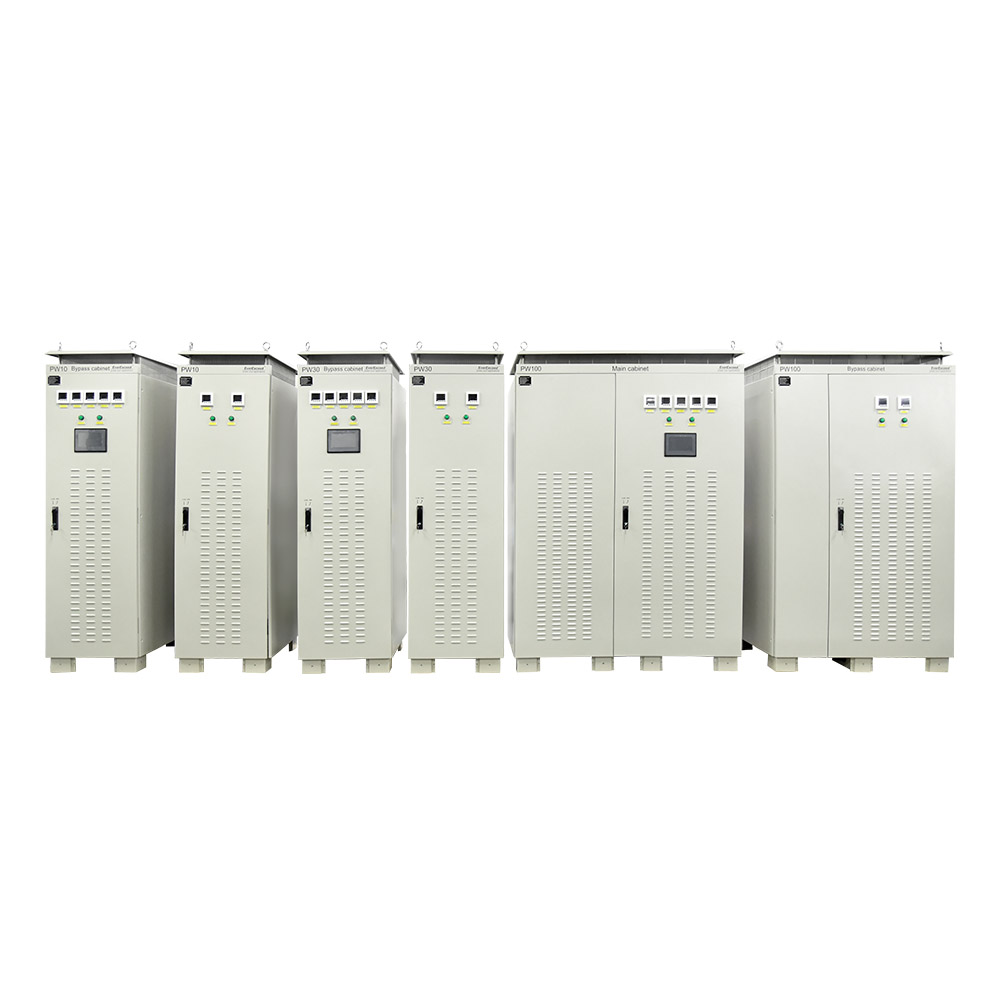

| GENERALE |
| Modello |
PW10一PW1200 |
| Capacità |
10kVA-1200kVA |
| Topologia |
Sistema online a doppia conversione con trasformatore di isolamento in uscita |
| Controllo |
Sistema controllato da microprocessore |
| RADDRIZZATORE |
| Trasformatore di isolamento (OPZIONALE) |
Isolamento galvanico |
| Tensione nominale di ingresso |
110 VAC /208 VAC / 220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15%(1 fase o 3 fasi) |
| Frequenza nominale di ingresso |
50Hz / 60Hz ±5% |
| Fattore di potenza in ingresso |
≥ 0.8 Induttivo (6 impulsi) ≥ 0.9 Induttivo (12 impulsi) ≥ 0.95 Induttivo (12 impulsi con eliminazione attiva delle armoniche) |
| Distorsione armonica totale (THDi) |
≤ 30% (6 impulsi), ≤ 10% (12 impulsi), ≤ 5% (12 impulsi con eliminazione attiva delle armoniche) |
| BATTERIA |
| Tensione nominale CC |
110 VDC / 125 VDC / 220 VDC / 230 VDC / 240 VDC / 360 VDC / 384 VDC / 432 VDC / 480 VDC |
| Principio di ricarica della batteria |
Corrente costante / Tensione costante |
| Tensione di carica rapida (V/cella) |
2.4 Batteria al piombo acido 1.60 Batteria NiCd (in base alla marca e al tipo di batteria) |
| Tensione di carica tampone (V/cella) |
2.23 Batteria al piombo acido 1.40 Batteria NiCd (in base alla marca e al tipo di batteria) |
| INVERTER |
| Topologia |
3 moduli inverter IGBT a ponte completo con 6 alta frequenza (3 fasi); 1 modulo inverter IGBT a ponte completo con 2 alta frequenza (1 fase) |
| Trasformatore di isolamento |
Isolamento galvanico (standard) |
| Fattore di potenza |
0.8 / 0.9 |
| Tensione nominale di uscita |
110 VAC /208 VAC / 220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15%(1 fase o 3 fasi) |
| Tolleranza statica della tensione |
± 1% |
| Dinamico con variazione del carico del 100% |
± 10% in 50 msec. |
| Sovraccarico |
100%-110%, 5 ore
110%-125%, 10 min
125%-150%, 1 sec
|
| Forma d'onda |
Sinusoidale pura |
| Distorsione armonica totale (THDv) |
|
| Fattore di cresta |
3 : 1 (1 secondo) |
| Frequenza di uscita nominale |
50 Hz / 60 Hz ±0.1% |
| Frequenza di commutazione |
16 kHz/ 8kHz /4kHz (Potenza diversa, frequenza diversa) |
| BYPASS STATICO |
| Topologia |
Interruttore statico ininterrompibile con protezione contro il ritorno di alimentazione |
| Sistema di bypass |
Tiristore a semiconduttore senza interruzione – tiristore |
| Trasformatore di isolamento |
Isolato galvanicamente |
| Opzionale |
Precisione della stabilizzazione della tensione + 2% (opzionale) |
| Tempo di trasferimento inverter/bypass |
Guasto dell'inverter: max. 5 msec.
Sovraccarico o trasferimento manuale: 0 msec.
Tempo di trasferimento bypass/inverter: ＜4 msec.
|
| BYPASS MECCANICO |
| Topologia |
Interruttore meccanico prima dell'interruzione con sistema di blocco |
| SISTEMA |
| Efficienza |
Modalità CA: 90%
Modalità batteria: 92%
Modalità ECO: 99%
|
| MCCB e fusibile |
MCCB di ingresso, MCCB di uscita, Fusibile batteria, MCCB bypass, MCCB bypass di manutenzione, MCCB batteria (Opzionale)
(UPS di piccola capacità che utilizza MCB)
|
| Misurazioni |
Display LCD per tensione di linea / frequenza / corrente, tensione batteria / corrente, SOC batteria, tensione di uscita / frequenza / corrente |
| Protezioni |
Ingresso: Alta tensione di ingresso, Bassa tensione di ingresso, Guasto frequenza di ingresso, Guasto sequenza di fase (trifase), Avviamento graduale, Protezione da sovratemperatura
Batteria: Filtri L-C, corrente di carica limitata
Uscita: Protezione da cortocircuito, Protezione da sovratensione, Protezione da sottotensione, Protezione da sovracorrente, Protezione da sovratemperatura
|
| Allarme LCD |
Disturbi sulla linea bypass, bypass manuale, MCCB bypass di manutenzione chiuso, difetto cavo in parallelo, guasto tensione bypass, MCCB bypass aperto, guasto fusibile SCR, guasto tensione di rete, errore frequenza di ingresso, MCCB di ingresso aperto, bassa tensione batteria, scarica batteria, MCCB batteria aperto, sovraccarico uscita, guasto interno (inclusi alimentatore ausiliario, IGBT, SCR e altri circuiti interni) |
| Contatti di allarme |
Batteria scarica, ingresso rete normale / guasto, guasto caricabatterie, sovratemperatura, sovratensione caricabatterie, MCB carico ON/OFF, MCB batteria ON/OFF, guasto a terra (OPZIONALE); |
| Parametri regolabili |
Numero batterie, tensione di carica boost, tensione di carica tampone, corrente di carica batteria, tensione finale batteria, password;
Modalità UPS (UPS, ECO, inibizione bypass), interruzione CC, livello batteria scarica, regolazione tensione di uscita, avvio automatico ON/OFF, data, suono allarme ON/OFF, password |
| Comunicazione |
Porte RS 485 / RS 232 (standard) / (OPZIONALE) Ethernet, Modbus, Profibus, SNMP, TCP/IP |
| Funzionamento in parallelo (OPZIONALE) |
Ridondanza parallela |
| SICUREZZA E AMBIENTE |
| Standard elettrici |
IEC 62040-3 (Prestazioni), EN 50091-1 (Sicurezza) / EN 50091-2 (EMC) |
| Protezione da sovratensione |
IEEE 587 4500 A, 110 Joule (standard) / Scaricatore di sovratensione 40kA (OPZIONALE) |
| Riduzione delle interferenze elettriche |
FCC Parte 15 Classe B |
| Livello di protezione / Colore |
IP 20 (possono essere forniti livelli IP superiori, consultare) RAL7035/RAL9004 (standard) (colori diversi disponibili, consultare) |
| Rilevamento guasto messa a terra CC |
Opzionale |
| Materiale dell'involucro |
Acciaio dolce, lamiera di acciaio laminata a freddo con rivestimento a spruzzo, lamiera zincata; spessore 1,2 mm |
| Raffreddamento |
Ventola forzata (standard) |
| Ingresso cavi |
Inferiore (standard) / Superiore (OPZIONALE) |
| Riscaldatore e illuminazione |
OPZIONALE |
| Distribuzione |
OPZIONALE |
| MTBF |
200.000 ore (senza gruppo batterie) |
| Temperatura di esercizio |
-10 / +40 °C. (Sono disponibili temperature di esercizio più elevate, consultare) |
| Umidità relativa |
0 – 95 % (senza condensa) |
| Altitudine di esercizio |
Max. 4000 m (altitudini più elevate richiedono un declassamento, consultare) |
| Livello di rumore |
Max. 60 dB |
