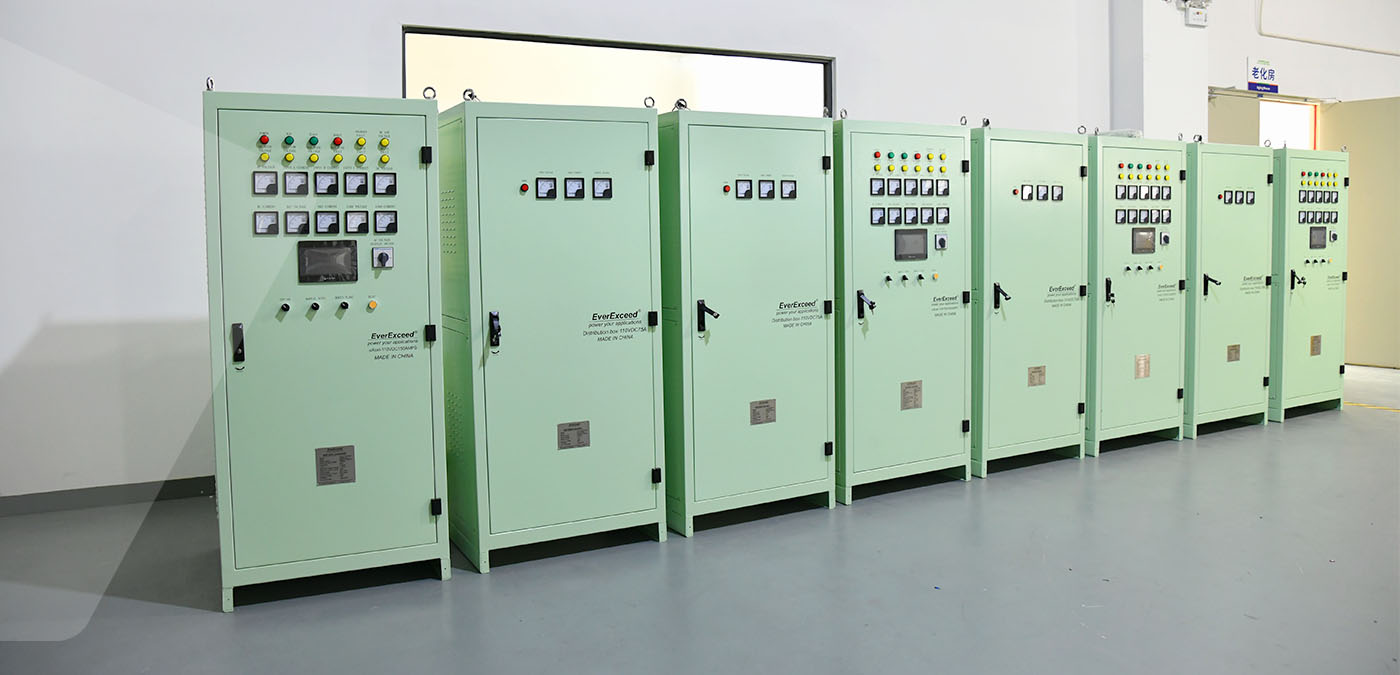

Questo caricabatterie industriale da 110 V 150 A è stato progettato su misura per un progetto di sottostazione in Giordania. Questo caricabatterie fornire S Alimentazione CC stabile per applicazioni critiche, tra cui il funzionamento di quadri elettrici ad alta tensione e sistemi di controllo e monitoraggio delle sottostazioni, sia in condizioni normali che di emergenza.

La soluzione potenzia la struttura di alimentazione in corrente continua della sottostazione, migliora la stabilità del sistema di automazione e garantisce un funzionamento affidabile delle apparecchiature di controllo, favorendo una gestione energetica più sicura ed efficiente.

Punti salienti del design personalizzato

Sistema di monitoraggio digitale : Dotato di misuratori digitali di tensione e corrente AC/DC per il monitoraggio continuo della potenza in ingresso e in uscita, consentendo la visualizzazione in tempo reale dei parametri elettrici chiave con fino a 1 .5 % di precisione.

Allarme e protezione intelligenti : Rilevamento guasti e protezione con allarme integrati, tra cui sovratensione/sottotensione CA, sovratensione/sottotensione CC, guasto a terra, guasto CA e guasto della ventola, garantendo un funzionamento sicuro e affidabile.

Protezione dell'interruttore automatico : I circuiti della batteria e del carico sono protetti da interruttori automatici MCCB indipendenti, che garantiscono un controllo di commutazione affidabile e una protezione da cortocircuito e sovraccarico.

Configurazioni ausiliarie : Il riscaldatore integrato previene il degrado delle prestazioni a basse temperature. Le luci a LED si accendono automaticamente all'apertura della porta, garantendo una visibilità completa dall'interno per una facile manutenzione.

Configurazione del dispositivo di sblocco chiave : I circuiti della batteria e del carico utilizzano interruttori automatici scatolati (MCCB) con funzionamento ON/OFF indipendente e protezione da sovraccarico. L'elevata capacità di interruzione garantisce una disconnessione sicura in caso di cortocircuito.

Risultati affidabili : Il diodo anti-inversione previene danni causati dalla corrente inversa. Il filtro a condensatore elettrolitico mantiene la tensione di ripple in uscita inferiore all'1%, garantendo un'alimentazione pulita e una maggiore durata della batteria.

Funzione di ridondanza : Supporta la ridondanza parallela 1+1 o il funzionamento autonomo. La connessione parallela flessibile in loco migliora la stabilità del sistema.

Armadio di distribuzione dell'energia – Configurazioni principali

Riduzione precisa della tensione: catena di riduzione della tensione al silicio (caduta massima 35 V, corrente nominale 75 A). La tensione regolabile garantisce un'alimentazione stabile al carico in corrente continua.

Protezione e monitoraggio degli ingressi: Interruttore automatico magnetotermico (MCCB) per la protezione da sovraccarico/cortocircuito. Voltmetro e amperometro CC per il monitoraggio in tempo reale degli ingressi/uscite.

Configurazione dell'alimentatore: interruttori di alimentazione con capacità di interruzione di 10 kA: 10× MCB2P32A, 10× MCB2P16A, 4× MCB2P10A. Supporta più carichi CC con protezione precisa dei rami.

Connettività remota: tutti gli interruttori con contatti ausiliari consentono il monitoraggio remoto dello stato ON/OFF per una facile diagnosi dei guasti.

Funzione e protezione

Funzioni di allarme : Allarme di sovra/sottotensione CC , B guasto a terra della batteria (±) , C guasto del caricabatterie , faglia a terra, b sovratensione della batteria , B sottotensione della batteria, Guasto alla ventola.

Funzioni di protezione : Protezione da sovracorrente, protezione con fusibile, protezione da cortocircuito, protezione da sovraccarico.

Monitoraggio e registrazione dei dati : Monitoraggio in tempo reale della tensione di ingresso, della tensione CC di uscita, della corrente di ingresso, della corrente CC di uscita, della potenza di ingresso, della potenza di uscita, della tensione di equalizzazione e della tensione di mantenimento.
Il caricabatterie supporta la registrazione degli eventi di allarme e l'archiviazione dei dati, consentendo agli utenti di rivedere e scaricare i dati storici secondo necessità.

Indicazione del pannello : Schermo tattile intelligente con indicatori di stato di allarme, funzionamento e alimentazione.

Interfaccia di comunicazione : MODBUS RTU tramite RS232.

Servizio di progettazione Life : Progettato per il funzionamento continuo con una durata di servizio fino a 200.000 ore in condizioni di manutenzione adeguate.
