Caricabatterie raddrizzatore DC modulare

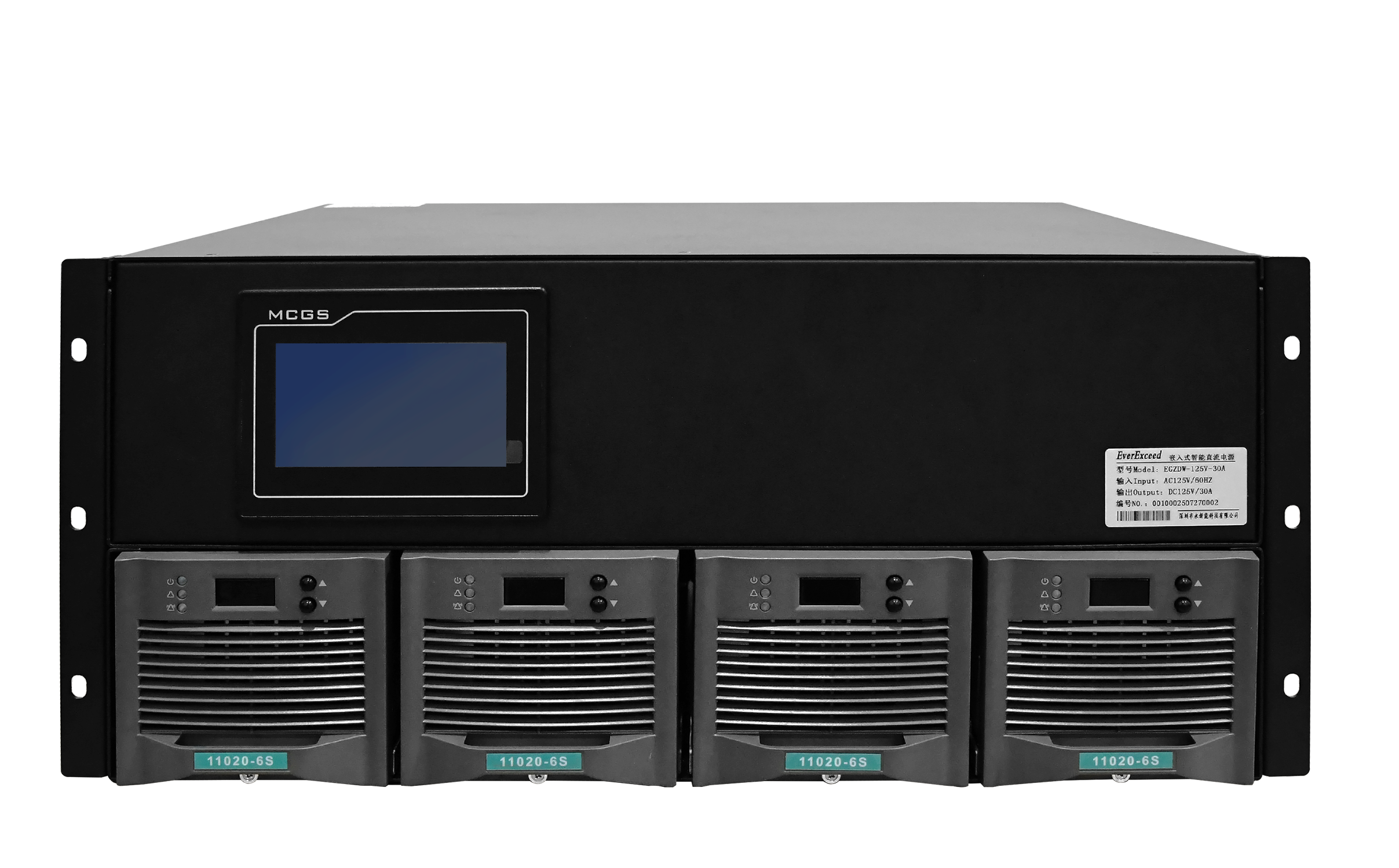

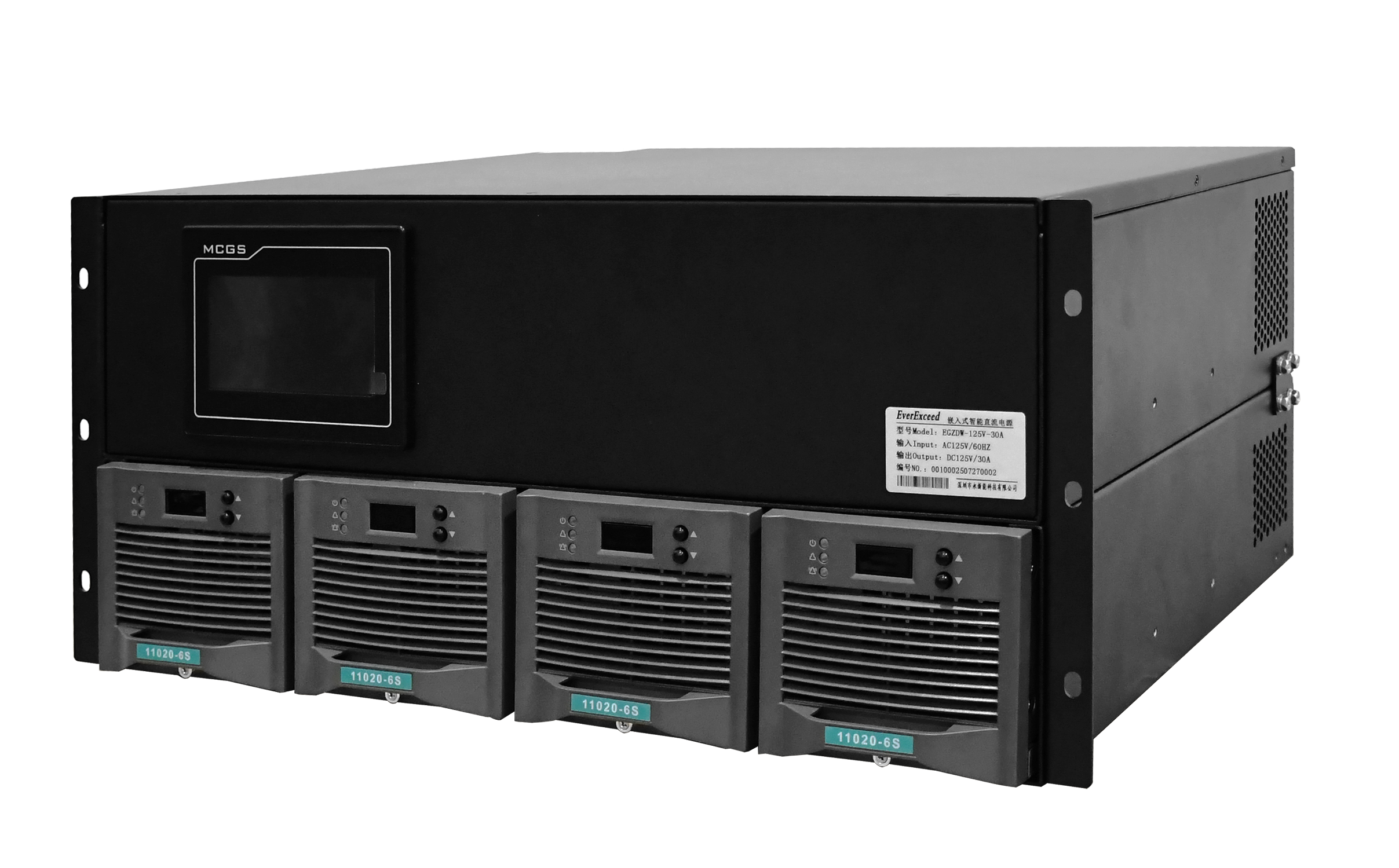

Caricabatterie raddrizzatore CC modulare serie HF (pannello CC)

Il raddrizzatore-caricabatterie CC modulare ad alta frequenza controllato da microcomputer (pannello CC) fornisce alimentazione CC affidabile per sottostazioni, centrali elettriche, impianti industriali, ferrovie e grattacieli. Supporta il funzionamento di interruttori ad alta tensione, la protezione dei relè, l'automazione e i sistemi di controllo.

Grazie a un design integrato che combina i moduli di monitoraggio, raddrizzatore, monitoraggio dell'isolamento, ispezione della batteria e monitoraggio dell'interruttore, il pannello CC offre un controllo intelligente, un funzionamento semplice e una comunicazione remota senza interruzioni, rendendolo ideale per applicazioni di alimentazione CC non presidiate.

Marca:
EverExceed
Tensione CC nominale (uscita) :
24V/48V/110V/220V
Servizio OEM/ODM :
Yes
Certificati :
CE, TLC
Corrente di uscita:
10-600A

RICHIEDI INFORMAZIONI ORA

Caratteristiche tecniche


Alta affidabilità	Protezione multistadio	Ampia gamma di tensione
Grazie all'utilizzo della tecnologia di commutazione ad alta frequenza, al design modulare e al backup a caldo N + 1, l'elevata affidabilità è garantita.	Misure di protezione affidabili e altamente isolanti per garantire la sicurezza dei sistemi e delle persone.	Offre un'ampia gamma di tensioni di ingresso da 90 V CA ~ 264 V CA , che è adatto a diversi scenari applicativi.

Gestione intelligente della batteria	Soluzione all-in-one	Interfacce di comunicazione amichevoli
Gestione completamente automatica della batteria con "quattro telecomandi" funzioni che soddisfano i requisiti del controllo dei turni non presidiati.	Progettazione integrata configurata con diversi moduli (monitoraggio, raddrizzatore, ispezione della batteria, monitoraggio dell'interruttore e dell'isolamento e modulo buck ecc.)	Fornisce comunicazione RS232/RS485/Ethernet e protocollo di comunicazione MODBUS/IEC61850/DNP3.0/TCPIP.

Monitoraggio remoto intelligente	Tecnologia avanzata	Display LCD intelligente
Rilevamento online della tensione della batteria, della temperatura e della resistenza interna per eliminare potenziale problema di sicurezza.	Modulo di ricarica che utilizza l'ultima tecnologia soft-switching tecnologia, alta efficienza di conversione, basso interferenze elettromagnetiche.	Fornisce un display LCD grafico di grandi dimensioni e di facile utilizzo con touch screen facile da usare.

Applicazione di sistema

Sistema di alimentazione elettrica ininterrotta CC e CA integrato composto da componenti chiave

Elementi		Serie 220V	Serie 110V	Serie 48V	Serie 24V
Ingresso	Modalità di input	Monofase L/N/PE o trifase 4 fili
	Tensione di ingresso	90~264 V CA o 380 V CA ± 15%		90VAC-290VAC o 90 V CC-370 V CC	da 90 V CA a 290 V CA (nominale 176 V CA ~ 290 V CA)
	Frequenza	45Hz~65Hz
	Fattore di potenza	≥0,9		≥0,99 a 220 V CA/50 A	≥0,99 a 220 V CA/60 A
Produzione	Distribuzione CC	Secondo la situazione attuale
	Gamma di tensione	198VDC~286VDC regolabile	99~143VDC regolabile	43VDC-58VDC regolabile	21VDC~29VDC regolabile
	ondulazione di tensione	≤+0,1%
	Precisione della regolazione della tensione	≤+0,5%
	Precisione della regolazione attuale	≤+0,5%
	Uscita dei moduli di ricarica	≤5%
	Parametri di squilibrio attuale
	Efficienza	≥0,93 (pieno carico)		≥92%@220VAC 50%-100% Carico 、 ≥93%@valore di picco	>90%@220VAC@ 220VAC 100% carico
Proprietà isolante	Uscita a terra	2kVac ， Correnti di dispersione ≤30mA, 1 min, nessun arco elettrico
	Ingresso a terra
	Ingresso in uscita
Sistema	Temperatura di funzionamento	-10~+45 °C Potenza in uscita del 100%
		+45~+ 60 °C , potenza di uscita ridotta
	Temperatura di conservazione	-25°C- 70°C (senza batterie)
	Rumore	≤55 dB
Parametro meccanico	Dimensioni (LPA)	800mm600mm2260mm
		600mm600mm1600mm
	Peso	180-250 kg (dipende dalla configurazione del sistema)
