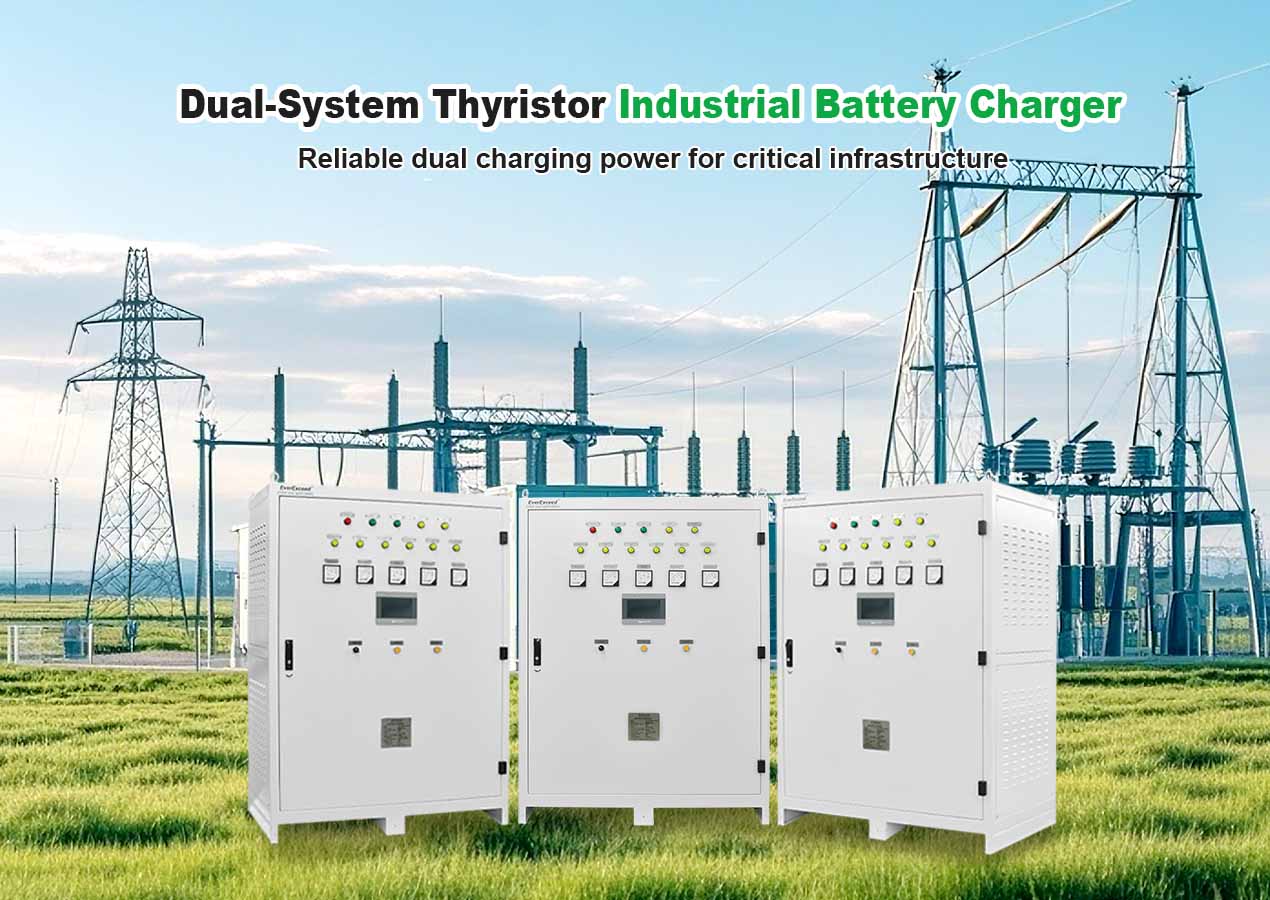

Caricatore della batteria industriale della serie UXCEL - Configurazione della serie

I caricabatterie industriali UXCEL da 220V 80A e 16V 60A UXCEL sono progettati per fornire energia affidabile per operazioni di interruttore ad alta tensione, protezione da relè, illuminazione per incidenti e altri sistemi critici Progettato per soddisfare i requisiti operativi delle reti di distribuzione ad alta tensione e a bassa tensione, i caricabatterie assicurano la stabilità dei sistemi essenziali e delle funzioni di allarme Questa soluzione ottimizza l'infrastruttura di energia, contribuendo a una maggiore sicurezza energetica, fornitura di elettricità stabile e sviluppo economico e sociale sostenibile.

Marca:
EverExceed
Ingresso in tensione CA :
380VAC 60HZ
Tipo di batteria :
Lead acid batteries
Comunicazione :
Mobus TCP/IP
Servizio OEM/ODM :
Yes, customized service available
Certificati :
CE, EN61000, IEC60146
Corrente di uscita:
80A/60A
Tensione di uscita:
220VDC/16VDC

RICHIEDI INFORMAZIONI ORA

EveRexEce: Agloballeading ManufactureTuereofCustomizedAc/DcPoWersolution

Caratteristiche tecniche

Progettazione a doppio sistema personalizzato

I caricabatterie sono dotati di due sistemi indipendenti in un gabinetto, con uscite di 220 V 60A e 24V 60A

Trasformatori a doppio isolamento

Trasformatori a doppio isolamento per conversione e isolamento della tensione

Adattamento della tensione

Un sistema addebita 105 batterie, le altre 12, con alimentazione selezionabile da caricabatterie o tensione totale per soddisfare le diverse esigenze di tensione

Nella connessione in serie

L'unità principale funziona in condizioni normali e l'unità slave prende il sopravvento in caso di guasto Una volta risolto l'errore, entrambe le unità possono funzionare insieme o indipendentemente

Funzionalità di contatto Modbus e secco

Supporta la comunicazione Modbus TCP/IP e la funzione di contatto a secco, facilitando la connessione con il sistema del cliente ● S

Controllo touchscreen

I clienti possono monitorare lo stato di ricarica e gli allarmi in tempo reale tramite un touchscreen

Applicazioni

Nostro partner

GENERALE
Modello	Uxcel Ultra -220v80a/16v60a
Topologia	6 Pulse raddrizzatore a tiristore a ponte completo
Controllare	Sistema controllato da microprocessore
Standar	IEC60146ã IEC60439ã IEC60725ã IEC61000-6-2ããeb IEC61000-6-4ã IEC62040 (-1, -2, -3)
Configurazione	Parallelo (un lavoro, uno standby)
AMBIENTE
Temperatura operativa	0 - 50●
Temperatura di conservazione	-20 a +70 ●
Umidità relativa	<95% (nessuna condensa di umidità)
Altitudine	1000 m max senza derante
Parametri di input
Trasformatore di isolamento in ingresso	Terra galvanicamente isolata / primaria e secondaria schermata
Tensione e tolleranza CA	380VACâ ± 10%, trifase
Frequenza e tolleranza di input	50Hz/60Hz â ± 5%
Protezione da input	Protezione da sovracorrente magnetica in ingresso MCCB, AC SPD
Parametri di output
Tensione di uscita nominale	220vdc/16vdc
Tensione galleggiante	0-300V/0-24V regolabile
Tensione di aumento	0-300V/0-24V regolabile
Stabilità di tensione	Â ± 1% in modalità galleggiante, input all'interno di Tolernce
Corrente di uscita nominale	80/60a
Regolazione della corrente di uscita	0 ● 100% della corrente di uscita nominale
Ondulazione di output	1% RMS (con batteria collegata)
Modalità di funzionamento	Tensione costante/corrente costante
Regolazione della tensione statica	< 1%
Efficienza	88%
Filtro	Filtro L-C
Interruttore di output	Batteria DC1 MCCB, DC1 carico MCCB, batteria DC2 MCCB, carico totale MCCB
Banca della batteria	Acido piombo o nichel cadmio ventilato o ricombinazione
Tensione di aumento (V/C)	2,35 batteria di leadacid da 1,60 batteria NICD (dipende dalla raccomandazione del produttore della batteria)
Tensione galleggiante (V/C)	2,25 batterie di leadacid da 1,40 batteria NICD (dipende dalla raccomandazione del produttore della batteria)
Parametri meccanici
Protezione esterna	IP20, laminato a freddo
Spessore del pannello	Cuscinetto di carico: 2 mm, cuscinetto non carico: 1 5 mm
Colore della cornice	RAL7035
Rumore (db)	<50 dB
Raffreddamento	Raffreddamento alla ventola
Ingresso via cavo	Metter il fondo a
Dimensioni	1600H1200W800D (mm)
Pannello di visualizzazione e misurazione
Metro	Tensione DC1, tensione DC2, tensione totale, corrente DC1, corrente DC1
Protezione	Protezione dei guasti del caricabatterie (sovratensione da CC, sovracorrente DC, temperatura)
Allarme	Protezione dei guasti Charger1, Protezione dei guasti Charger2, BAT su temperatura, guasto della rete, sovratensione DC1, sottotensione DC1, sovratensione DC2, sottotensione DC2
Indicazione	Lampada a LED
Display	Display LCD
Altre funzioni
Altri funzioni
Compensazione della temperatura della batteria	3mv/cella, regolabile
Lingua	Personalizzato
COMUNICAZIONE
Comunicazione	Rs485, Modbus RTU
Contatto a secco	Orca del caricabatterie

If you need to download files, you need to register as our member first ! login / registrato

EverExceed uXcel Series Charger Catalog V3.1.pdf

Come sono ● Equalizzare ●, ● Boost ● e ● Carica rapida ● Carica diversa?

Ognuno di questi termini descrive la stessa funzione del caricabatterie in cui il caricabatterie eleva temporaneamente la batteria ● S tensione al di sopra del livello di galleggiante Esistono diversi usi per una tensione di carica elevata, come mostrato di seguito:
Significato comunemente compreso del termine
Equalizzare ● periodico ● Ridotto ● della capacità della batteria e correggere le differenze di capacità cellulare
Aumento ● può fare riferimento a ● equalizzare, ● ● carica rapida, ● e talvolta entrambi
Carica rapida ● Ricarica più veloce di una batteria scaricata

Cosa fa ● Equalizzare ● Carica e perché è necessario?

Tutte le batterie, anche quelle assemblate in blocchi universitari, sono costruite in singole celle della batteria collegate in serie per ottenere la tensione CC richiesta Come tutti i prodotti fabbricati, c'è una variazione tra le capacità di ogni cella nella batteria Man mano che la batteria invecchia questa variazione aumenta Poiché la batteria è una catena di celle che è forte solo quanto il collegamento più debole è necessario uno schema per garantire che tutte le celle rimangono al massimo della capacità
Uno schema chiamato ● Equalizzazione ● È comunemente usato nelle batterie di cadmio a piombo-acido e nichel L'equalizzazione eleva temporaneamente la tensione di ricarica dell'intera stringa della batteria sopra la normale ● Float ● Tensione La tensione di ricarica elevata consente a tutte le celle, comprese quelle deboli, di accettare più corrente dal caricabatterie di quanto farebbero alla tensione del galleggiante Una conseguenza della tensione equalizzata elevata è che tutte le celle nella batteria sono sovraccaricate Ciò è accettabile per brevi periodi a condizione che la batteria abbia sufficiente elettrolita
Il sovraccarico aumenta notevolmente la velocità con cui l'acqua nell'elettrolita della batteria viene elettrolizzata in ossigeno e idrogeno Poiché bassi livelli di elettroliti danneggeranno permanentemente la batteria, è importante limitare quando e per quanto tempo la batteria viene caricata alla tensione equalizzata.
